中壓電力電纜（6/6~26/35kV）

所屬分類

產品用途交聯聚乙烯絕緣電纜適用于配電網、工業裝置或其他需要大容量用電領域，用于固定敷設在交流50Hz、額定電壓6kV～35kV的電力輸配電線路上，主要功能是輸送電能。交聯聚乙烯絕緣阻燃電纜具有阻止火勢在電纜電路蔓延的功能，可避免火災事故擴大以減少損失，適用于地鐵、遂道、高層建筑等電纜敷設密集程度較高的場所。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1450

產品編號

數量

庫存:

所屬分類

返回列表



資質文件社會責任

產品描述

參數

產品用途

交聯聚乙烯絕緣電纜適用于配電網、工業裝置或其他需要大容量用電領域，用于固定敷設在交流50Hz、額定電壓6kV～35kV的電力輸配電線路上，主要功能是輸送電能。

交聯聚乙烯絕緣阻燃電纜具有阻止火勢在電纜電路蔓延的功能，可避免火災事故擴大以減少損失，適用于地鐵、遂道、高層建筑等電纜敷設密集程度較高的場所。

交聯聚乙烯絕緣無鹵低煙阻燃電纜具有優良的阻燃性、耐腐蝕性及低煙濃度，是一種環保型產品，適用于地鐵、商場、學校等人員密集型場所。

上述產品為通常條件下使用的產品，不適用一些特殊條件的場合，如水下、船用、核電站等。

產品主要技術特點

交聯聚乙烯絕緣電纜采用過氧化物交聯的方法，使聚乙烯分子由線型分子結構變?yōu)槿S網狀結構，由熱塑性材料變成熱固性材料，工作溫度從70℃提高到90℃，顯著提高電纜的載流能力。

交聯聚乙烯絕緣電纜具有優越的電氣性能、耐熱性能、耐化學性能、耐環境應力開裂性能、抗老化性能，具有長期的使用壽命。

無鹵低煙阻燃交聯聚乙烯絕緣電纜具有優良的阻燃特性，護套材料不含鹵素，能夠保證在燃燒時只釋放少量的毒性和腐蝕性氣體，具有產生煙霧較少等特點，是一種環保型的新產品，同時具有優越的電氣性能、耐熱性能、耐化學性能、耐環境應力開裂性能、抗老化性能，具有長期的使用壽命。

本產品結構簡單，制造周期短，易于安裝和維護，敷設時不受落差限制。

使用特性

電纜額定電壓U0/U(Um)表示方法如下

U0/U(Um)=3.6/6(7.2)-6/6(7.2)-6/10(12)-8.7/10(12)-8.7/15(17.5)-12/20(24)-18/30(36)-21/35(40.5)-26/35(40.5)kV。

導體額定工作溫度

電纜導體的最高額定工作溫度為90℃。

短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過250℃。

敷設環境溫度

電纜敷設時的環境溫度應不低于0℃，否則需要事先預熱。

安裝彎曲半徑

電纜安裝時最小彎曲半徑

項目	單芯電纜		三芯電纜
項目	無鎧裝	有鎧裝	無鎧裝	有鎧裝
安裝時的電纜最小彎曲半徑	20D	15D	15D	12D
靠近連接盒和終端的電纜的最小彎曲半徑	15D	12D	12D	10D
注：D為電纜外徑

產品表示方法

代號

系列代號……………………………………………見附錄C

導體代號

銅導體(省略)……………………………………………T

鋁導體……………………………………………………………L

絕緣代號

交聯聚乙烯絕緣……………………YJ

護套代號1)

聚氯乙烯護套…………………………………V

聚乙烯護套………………………………………………Y

鎧裝代號

雙鋼帶鎧裝…………………………………………………2

細圓鋼絲鎧裝………………………………3

粗圓鋼絲鎧裝………………………………………4

雙非磁性金屬帶2)鎧裝……………………6

非磁性金屬絲3)鎧裝……………………………7

外護套代號

聚氯乙烯外護套………………………………2

聚乙烯外護套……………………………………………3

注：

包括擠包的內襯層和隔離套等。
非磁性金屬帶包括不銹鋼帶、鋁帶等，若訂貨時未注明，采用何種材料由制造方確定。
非磁性金屬絲包括不銹鋼絲、銅絲、鋁絲等，若訂貨時未注明，采用何種材料由制造方確定。

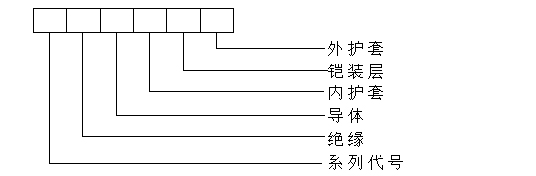

產品型號組成

產品型號的組成和排列順序如下：

注：非阻燃型電力電纜型號組成中絕緣通常作為系列代號。

產品型號、規格

額定電壓6-35kV交聯聚乙烯絕緣電力電纜產品型號

型號		產品名稱	適用范圍及環境
銅芯	鋁芯	產品名稱	適用范圍及環境
YJV	YJLV	交聯聚乙烯絕緣聚氯乙烯護套電力電纜	室內、隧道及電纜溝等場所，不能承受機械外力。單芯電纜不允許敷設在磁性管道中。
YJY	YJLY	交聯聚乙烯絕緣聚乙烯護套電力電纜	室內、隧道及電纜溝等場所，不能承受機械外力。單芯電纜不允許敷設在磁性管道中。
YJV22	YJLV22	交聯聚乙烯絕緣雙鋼帶鎧裝聚氯乙烯護套電力電纜	室內、隧道、電纜溝內，或埋地敷設等，能承受一定機械外力，但不能承受大的拉力
YJV23	YJLV23	交聯聚乙烯絕緣雙鋼帶鎧裝聚乙烯護套電力電纜
YJV62	YJLV62	交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚氯乙烯護套電力電纜
YJV63	YJLV63	交聯聚乙烯絕緣雙非磁性金屬帶鎧裝聚乙烯護套電力電纜
YJV32	YJLV32	交聯聚乙烯絕緣細圓鋼絲鎧裝聚氯乙烯護套電力電纜	室內、隧道、電纜溝、豎井或埋地敷設等，能承受機械外力和一定的拉力
YJV33	YJLV33	交聯聚乙烯絕緣細圓鋼絲鎧裝聚乙烯護套電力電纜
YJV42	YJLV42	交聯聚乙烯絕緣粗圓鋼絲鎧裝聚氯乙烯護套電力電纜
YJV43	YJLV43	交聯聚乙烯絕緣粗圓鋼絲鎧裝聚乙烯護套電力電纜
YJV72	YJLV72	交聯聚乙烯絕緣非磁性金屬絲鎧裝聚氯乙烯護套電力電纜	適用范圍及環境
YJV73	YJLV73	交聯聚乙烯絕緣非磁性金屬絲鎧裝聚乙烯護套電力電纜	適用范圍及環境

產品規格

產品額定電壓、導體標稱截面和芯數

導體標稱截面/mm²							芯數
3.6/6 kV	6/6、6/10 kV	8.7/10、8.7/15 kV	12/20 kV	18/30 kV	21/35 kV	26/35 kV
10	－	－	－	－	－	－		1、3
16	－	－	－	－	－	－		1、3
25	25	25	－	－	－	－		1、3
35	35	35	35	－	－	－		1、3
50	50	50	50	50	50	50		1、3
70	70	70	70	70	70	70		1、3
95	95	95	95	95	95	95		1、3
120	120	120	120	120	120	120		1、3
150	150	150	150	150	150	150		1、3
185	185	185	185	185	185	185		1、3
240	240	240	240	240	240	240		1、3
300	300	300	300	300	300	300		1、3
400	400	400	400	400	400	400		1、3
500	500	500	500	500	500	500		1、3
630	630	630	630	630	630	630		1
800	800	800	800	800	800	800		1
1000	1000	1000	1000	1000	1000	1000		1
1200	1200	1200	1200	1200	1200	1200		1

產品結構示意圖

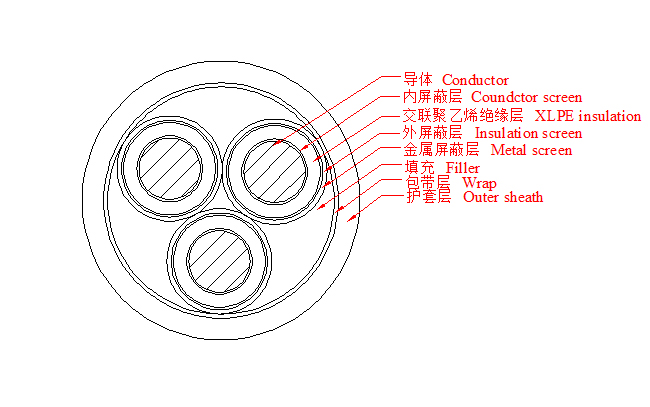

3.6/6～26/35kV三芯交聯聚乙烯絕緣電力電纜產品結構示意圖

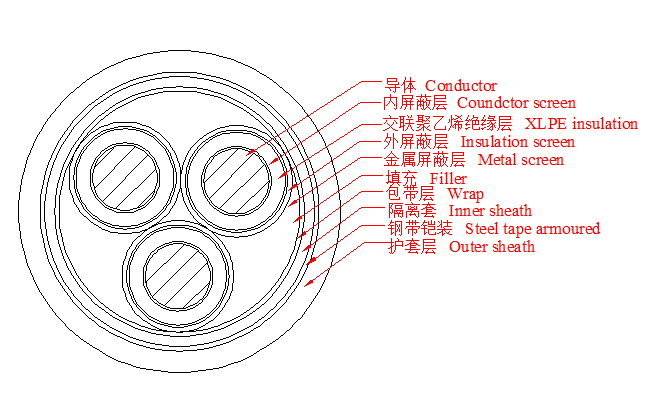

3.6/6～26/35kV三芯交聯聚乙烯絕緣鋼帶鎧裝電力電纜產品結構示意圖

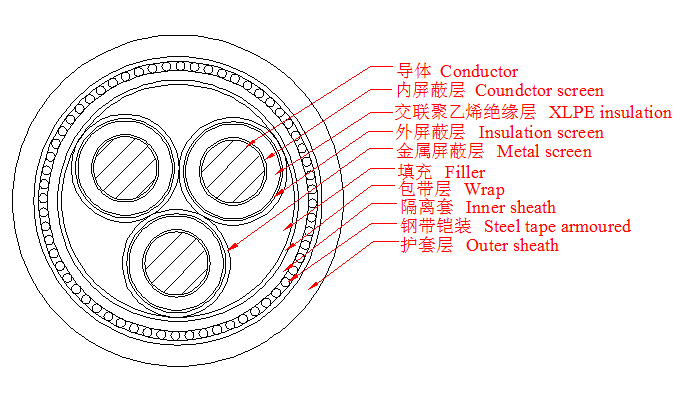

3.6/6～26/35kV三芯交聯聚乙烯絕緣鋼絲鎧裝電力電纜

產品主要技術性能

電纜通用技術性能參數

試驗項目 Test items	技術參數
試驗項目 Test items	3.6/6	6/6 6/10	8.7/10 8.7/15	12/20	18/30	21/35	26/35
局部放電試驗（1.73 U0下最大局部放電量）/pC	≤5
工頻交流電壓試驗（3.5 U0，持續時間5min）/kV	12.5	21	30.5	42	63	73.5	91
4h工頻交流電壓試驗（4U0，持續時間4h）/kV	－	24	35	48	72	84	104
沖擊電壓試驗/kV	－	60 75	75 95	125	170	200	200
90℃時介質損耗角正切（tgδ）	≤80*10-4
絕緣熱延伸試驗（溫度200±3℃，時間15min，機械應力20N/cm2）－負載下最大伸長率/％－冷卻后最大永久伸長率/％	100 0～10
成束阻燃性能和無鹵低煙阻燃特性要求見附錄B
